Se utiliza para asegurar conductos hidráulicos, mangueras de alta presión, sistemas de transporte de fluidos, y en procesos industriales que requieren fijación confiable, como la fabricación de maquinaria, mantenimiento automotor, y líneas de producción.

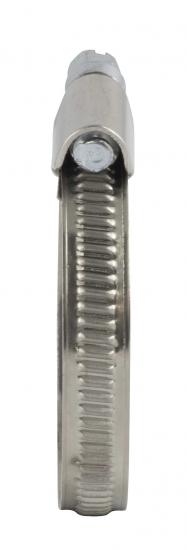

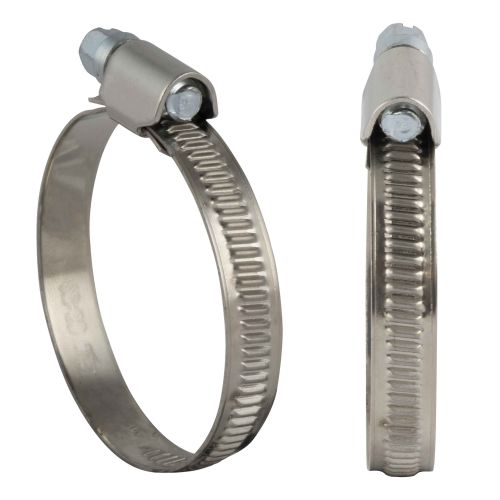

Fabricada en acero inoxidable AISI 430, con tornillo de acero cincado y muelle corrugado también en AISI 430. Posee tornillo hexagonal de 7 mm con cabeza combinada, y soporta un torque de tensión de 3,5 Nm. El diseño asimétrico de la guía de sujeción y los bordes redondeados del fleje aseguran un montaje seguro sin dañar el material.
Ideal para instalaciones en industrias alimenticias (lácteas, bodegas), automotrices, hidráulicas, y en ambientes abiertos como depuradoras y complejos acuáticos. Puede aplicarse sobre tuberías, mangueras, conductos metálicos o plásticos.
Ofrece alta resistencia a la presión sin deformarse, facilidad de montaje gracias a la posición del tornillo, y protección del material por sus bordes redondeados. Su resistencia a combustibles la hace ideal para entornos exigentes. La calidad del acero inoxidable garantiza durabilidad y confiabilidad en condiciones adversas.
No se recomienda su uso en aplicaciones donde se requiera acero inoxidable de mayor resistencia a la corrosión (como AISI 304 o 316). Almacenar en lugar seco para preservar las propiedades del acero cincado del tornillo. Verificar el rango de apertura antes de instalar para asegurar compatibilidad con el diámetro del conducto.
| Ancho flejeen mm | Rango aperturaen mm | Espesormm | Máx. torque detensión Nm | Cabeza de tornillo combinadaHexagonal mm | Código |
| 9 | 8–12 | 0.8 | 3,5 Nm | 7 | 90538 009 13 |
| 9 | 10–16 | 0.8 | 3,5 Nm | 7 | 90538 012 016 |
| 9 | 16–27 | 0.8 | 3,5 Nm | 7 | 90538 019 027 |
| 9 | 20–32 | 0.8 | 3,5 Nm | 7 | 90538 022 032 |
| 9 | 25–40 | 0.8 | 3,5 Nm | 7 | 90538 025 038 |
| 9 | 30–45 | 0.8 | 3,5 Nm | 7 | 90538 032 044 |
| 9 | 32–50 | 0.8 | 3,5 Nm | 7 | 90538 038 051 |
| 9 | 40–60 | 0.8 | 3,5 Nm | 7 | 90538 044 057 |
| 9 | 60–80 | 0.8 | 3,5 Nm | 7 | 90538 057 076 |
| 9 | 70–90 | 0.8 | 3,5 Nm | 7 | 90538 064 083 |
| 9 | 80–100 | 0.8 | 3,5 Nm | 7 | 90538 083 103 |
| 9 | 90- 110 | 0.8 | 3,5 Nm | 7 | 90538 090 111 |
| 9 | 8-12 | 0.8 | 3,5 Nm | 7 | 90538 812 009 |
| 9 | 8-16 | 0.8 | 3,5 Nm | 7 | 90538 101 609 |
| 9 | 12-22 | 0.8 | 3,5 Nm | 7 | 90538 122 209 |
| 9 | 16-27 | 0.8 | 3,5 Nm | 7 | 90538 162 709 |
| 9 | 20-32 | 0.8 | 3,5 Nm | 7 | 90538 203 209 |
| 9 | 25-40 | 0.8 | 3,5 Nm | 7 | 90538 254 009 |
| 9 | 30-45 | 0.8 | 3,5 Nm | 7 | 90538 304 509 |
| 9 | 32-50 | 0.8 | 3,5 Nm | 7 | 90538 325 009 |
| 9 | 40-60 | 0.8 | 3,5 Nm | 7 | 90538 406 009 |
| 9 | 50-70 | 0.8 | 3,5 Nm | 7 | 90538 507 009 |
| 9 | 60-80 | 0.8 | 3,5 Nm | 7 | 90538 608 009 |
| 9 | 90-110 | 0.8 | 3,5 Nm | 7 | 90538 901 109 |
